Al-Mg-Si-Cu系铝合金作为典型的6XXX系轻量化材料，凭借比强度高、加工成型性优、耐蚀性强等核心优势，广泛应用于汽车车身、高铁构件、航空航天零部件等高端制造领域。相较于常规Al-Mg-Si三元合金，添加Cu元素可进一步提升合金强度，搭配稀土La微合金化改性，还能细化晶粒、优化析出相形态，进一步挖掘合金性能潜力。但该多元合金时效析出过程复杂，平衡相、亚稳相演变规律难以通过传统实验快速把控，研发周期长、试错成本高。沈阳工业大学刘桐宇团队借助于JMatPro金属材料相图及材料性能模拟软件，针对Al-Mg-Si-Cu-La合金开展系统性模拟计算，精准解析Cu含量对合金析出相演变及力学性能的影响规律，为该合金的成分优化、热处理工艺调控提供硬核理论支撑，助力高性能铝合金的高效研发。
1 研究背景
Al-Mg-Si-Cu-La合金的力学性能，高度依赖时效过程中析出相的种类、数量、尺寸及分布。该合金在时效过程中，除生成β系列强化相外，还会伴随Q系列、θ系列相及GP区析出，相组成复杂多变；同时Cu含量波动、稀土La的异质形核作用，都会直接改变析出行为，传统实验难以精准量化成分-相演变-性能之间的关联。
基于CALPHAD的JMatPro软件，具备强大的多组元合金热力学计算、相平衡模拟及性能预测能力，不仅能计算平衡相、亚稳相的析出含量与温度，还能构建力学性能模型，大幅减少盲目实验，缩短研发周期、降低成本，成为解析多元铝合金析出规律的核心工具。
2 试验方案
2.1 研究材料与成分设计
本研究以Al-6.3Mg-3.7Si-La合金为基体，设计5组不同Cu含量的合金试样，固定Mg、Si、La含量不变，Cu质量分数分别设置为1.0%、2.0%、3.0%、4.0%、5.0%，具体成分如表1所示。以该成分为输入参数，借助JMatPro开展热力学模拟与性能计算，同步开展显微组织观测、力学性能测试，验证模拟结果准确性。

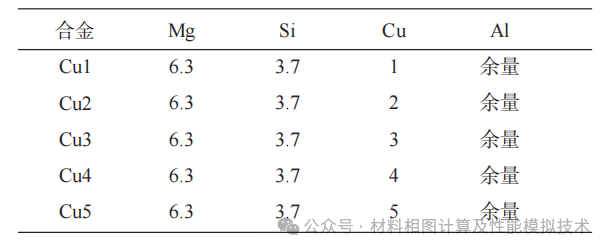

表1 Al-6.3Mg-3.7Si-Cu-La合金系的成分
2.2 模拟与测试方法
基于JMatPro软件，采用CALPHAD相图计算方法，以体系吉布斯自由能最小化为判定标准，计算不同Cu含量下合金的平衡相、亚稳相析出含量、析出温度及演变规律，同时构建固溶强化+沉淀强化双机制力学模型，预测合金抗拉强度、硬度变化规律。
对合金试样进行固溶时效处理，采用S-3400N扫描电镜（SEM）观测显微组织，结合EDS能谱、XRD衍射分析析出相种类；测试铸态合金抗拉强度、维氏硬度，对比模拟结果验证准确性。
3 核心成果
3.1 平衡相析出规律
JMatPro模拟结果显示，Cu含量在1.0%~5.0%范围内，合金平衡相无新相生成，主要包含α-Al基体、β(Mg₂Si)相、θ(Al₂Cu)相、Q(Al₅Cu₂Mg₈Si₆)相及Al₁₁La₃相，其中Al₁₁La₃相由稀土La反应生成，可作为异质形核质点细化晶粒。

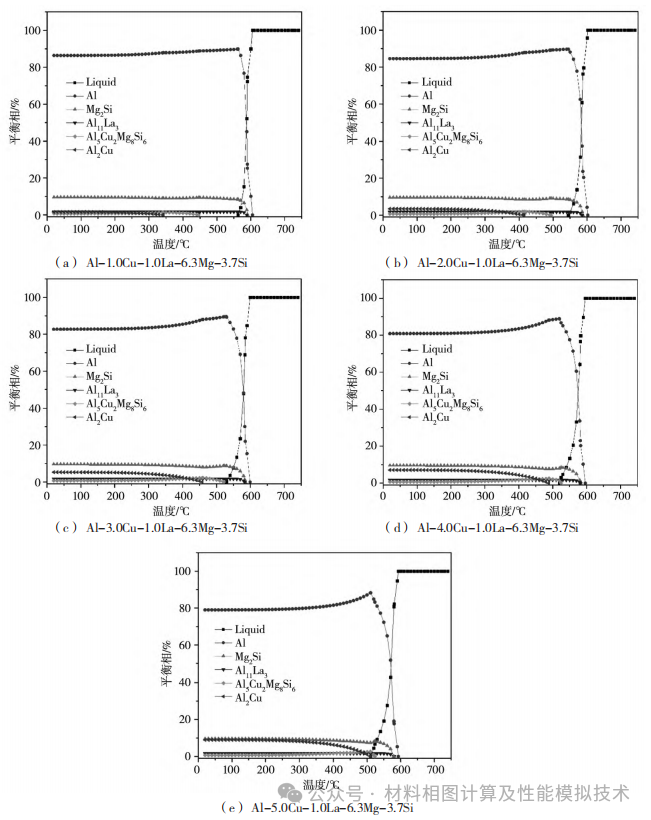

图1 合金平衡相析出量与温度之间的关系
随着Cu含量增加，β(Mg₂Si)相、Q相、Al₁₁La₃相的室温含量保持恒定（β相9.61%、Q相0.67%、Al₁₁La₃相1.71%），无明显波动；而θ(Al₂Cu)相含量线性上升，从1.0%Cu时的1.60%升至5.0%Cu时的9.0%，成为影响合金强度的核心强化相。同时，Cu含量升高会降低β相起始析出温度，提升Q相析出峰值温度，改变相析出动力学。

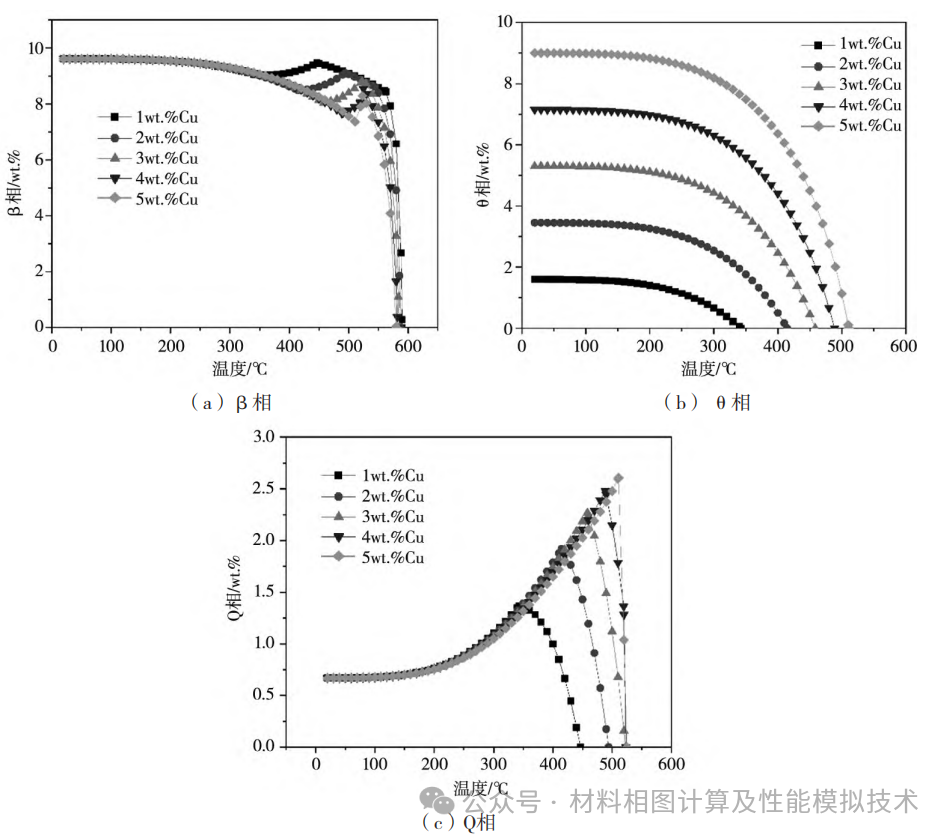

图2 不同Cu添加量对三种强化相的含量随温度的变化
3.2 亚稳相析出规律
合金时效过程中生成的亚稳相（β′、θ′、Q′）及GP区，是决定合金强化效果的关键。模拟结果表明：Cu含量增加会促进θ′亚稳相、GP区析出，二者含量持续升高，θ′相起始析出温度从244℃升至401℃，GP区起始析出温度从100℃升至211.5℃；β′亚稳相含量持续降低，析出温度小幅下降；Q′亚稳相含量先增后减，在Cu含量为2.0%时达到峰值1.73%，析出温度逐步升高。

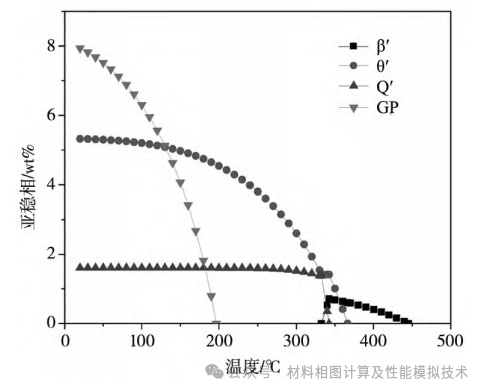

图3 4%Cu的合金中亚稳相随温度变化

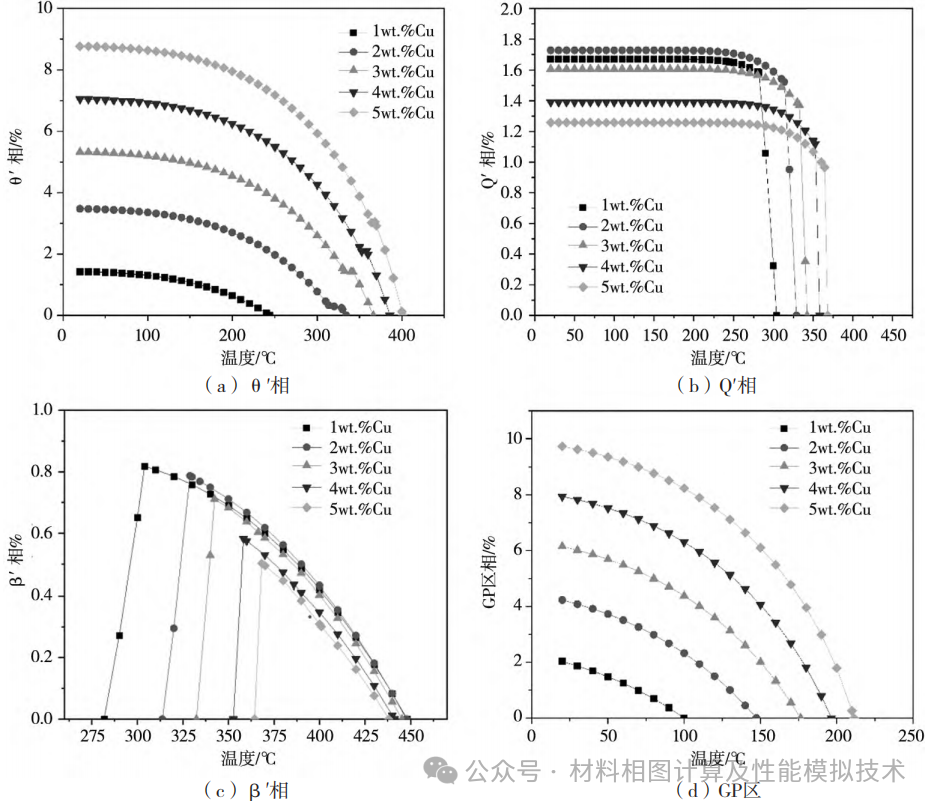

图4 在不同Cu含量下，合金中主要亚稳相的含量随温度变化
这一规律表明，适量Cu可提升亚稳强化相数量，增强沉淀强化效果，过量Cu则会打破亚稳相平衡配比，弱化强化作用。
3.3 力学性能变化规律
JMatPro力学模型模拟显示，随着Cu含量从1.0%提升至4.0%，合金抗拉强度、硬度持续升高，在Cu含量为4.0%时达到峰值；当Cu含量升至5.0%时，力学性能反向下降。实验测试数据与模拟结果高度吻合：未添加Cu的合金抗拉强度为166.9MPa、硬度HV75.6；4.0%Cu合金抗拉强度升至219.6MPa、硬度HV113.2，分别提升31.6%、49.7%；5.0%Cu合金性能出现明显回落。
适量Cu促使θ(Al₂Cu)强化相数量增多，且θ相可细化共晶Mg₂Si相，减少应力集中；性能下降原因：过量Cu导致强化相粗化，粗大相聚集晶界，削弱晶粒结合力，成为脆性相。

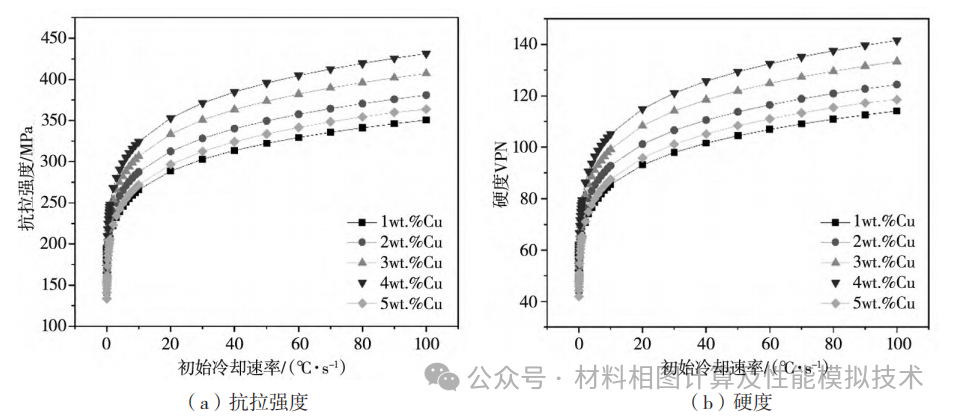

图5 Cu含量在1%~5%之间合金的力学性能
4 结论与讨论
本研究借助JMatPro软件，成功实现Al-Mg-Si-Cu-La合金“成分-析出相-力学性能”的全维度量化关联，明确了Cu含量的最优阈值，核心结论与应用价值如下：
（1）成分优化依据：Cu含量对β相、Q相含量无影响，可精准调控θ相及亚稳相析出，4.0%为最优Cu添加量，此时合金综合力学性能最佳。
（2）模拟价值凸显：JMatPro可精准预测多元铝合金平衡相、亚稳相演变及力学性能，模拟结果与实验高度吻合，完全替代前期盲目试错实验。
（3）研发范式升级：构建“JMatPro模拟预判+实验验证”的研发模式，大幅缩短多元铝合金研发周期、降低成本，为同类轻量化铝合金的成分设计、工艺优化提供可复制的技术路径。
该研究成果不仅推动Al-Mg-Si-Cu-La合金在交通轻量化领域的工程应用，更充分展现了JMatPro软件在多元合金热力学计算、性能预测领域的核心优势，拓展了材料模拟软件在有色金属研发中的应用场景。
参考文献：[1] 刘云鹤,刘桐宇,宋来,等. 基于JmatPro对Al-Mg-Si-Cu-La合金析出相及性能的研究[J]. 有色合金,2023,72(07):838-845.
